Модернизация САУ шахтных печей термообработки

АО «ПензТяжПромАрматура», Пенза · 2023–25 · Машиностроение

±5 °C колебания температуры+1000 °C нагрев камер2 печи по 100 кВт

Задача и решение

Задача

Автоматическое управление режимами шахтной печи с нагревом камер до +1000 °C.

Решение

Единый алгоритм нагрева выводит обе зоны на выдержку одновременно; программы задают скорость нагрева и охлаждения, выдержку и мощность от 1 до 100%.

Состав системы

  • Измерители температуры и тока
  • HMI-панель
  • ПЛК Delta Electronics
  • Панельный ПК
  • SCADA DataRate 5.1

Комплекс работ

  1. Инжиниринг SCADA

  2. Монтаж

  3. ПНР

  4. Проектирование и сборка ШУ

  5. Обучение персонала

Функции

  • Контроль температуры в пределах ±5 °C

  • Диагностика печи, графики

  • Регистрация событий и показателей

  • Архив, отчёты и протоколы

  • Аварийное оповещение

Эффект

  • ±5 °C

    колебания температуры

  • Качество и ресурс продукции

  • Меньше затрат на обслуживание

  • Производительность печей

Фото и схемы

Шкафы управления печами, АО «ПензТяжПромАрматура»
Шкафы управления печами

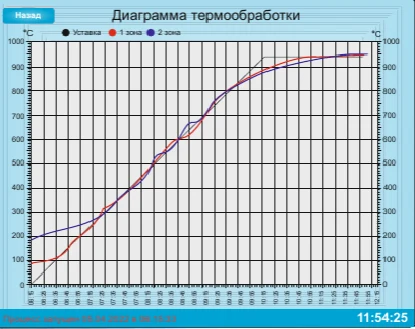

Диаграмма термообработки в SCADA, АО «ПензТяжПромАрматура»
Диаграмма термообработки в SCADA

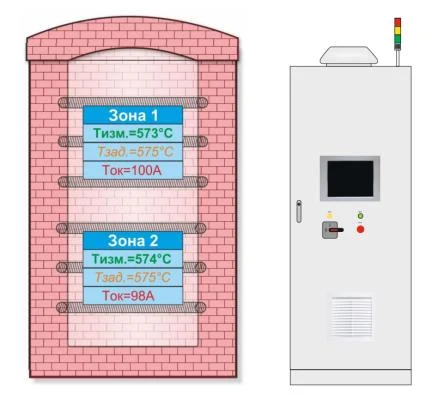

Схема шахтной печи с зонами нагрева, АО «ПензТяжПромАрматура»
Схема печи с зонами нагрева
